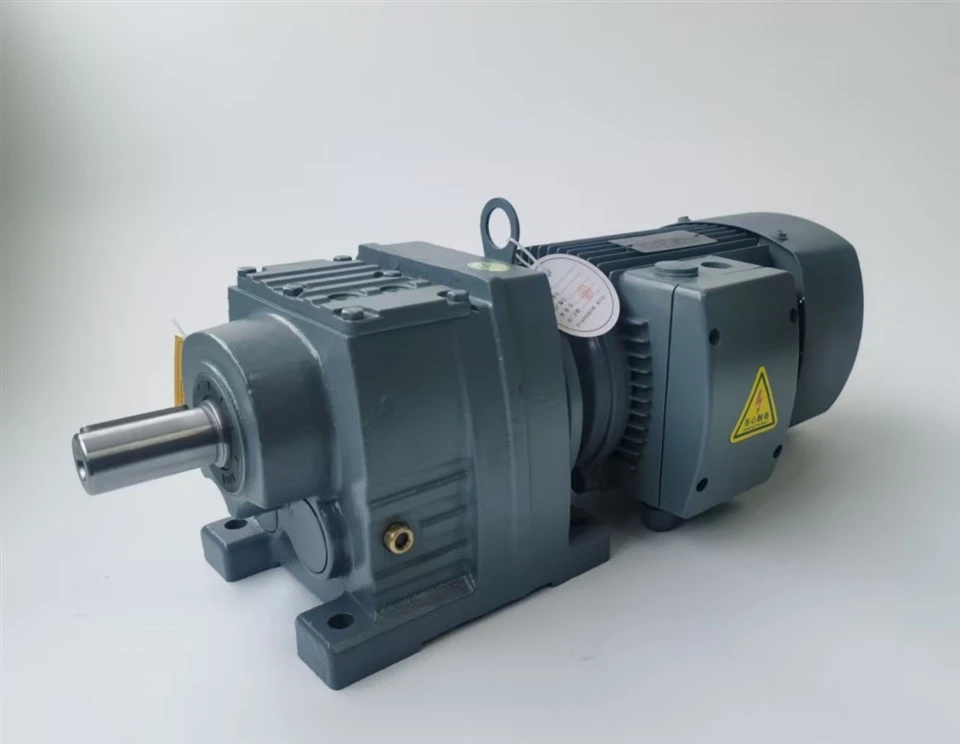

Il-gearbox helical tal-linja dritta hija ddisinjata fuq sistema ta 'kombinazzjoni modulari u hija prinċipalment magħmula minn xaft ta' input, xaft tal-ħruġ, gerijiet spirali u kaxxa tal-ħadid fondut b'rigidità għolja, eċċ . l-irkaptu intern huma ġeneralment magħmula minn azzar ta 'liga ta' kwalità għolja u jgħaddu mill-karburazzji, it-trattament tat-twebbis tal-irkaptu u l-irkaptu fin u l-ipproċessar tat-tħin ta 'l-irkaptu . Mhux biss l-istruttura hija kompatta u li tiffranka l-ispazju, iżda għandha wkoll kontenut teknoloġiku relattivament għoli . L-effiċjenza tat-trasmissjoni hija għolja daqs aktar minn 95%, b'konsum ta 'enerġija baxxa, li tista' tnaqqas b'mod effettiv l-ispiża operattiva . bi proċessar preċiż u disinn ottimizzat, għandha vibrazzjoni baxxa u storbju waqt l-operazzjoni .
High-quality forged steel materials and rigid cast iron box bodies are selected, which have strong load-bearing capacity and can withstand overload. Moreover, the gear surfaces undergo high-frequency heat treatment, providing excellent wear resistance and ensuring long-term stable operation. The installation methods are diverse, including foot and flange installation forms, which can flexibly adapt to different working conditions and Rekwiżiti . Huwa użat ħafna f'ħafna industriji bħal metallurġija, inġinerija kimika, u trattament tad-drenaġġ
Karatteristiċita 'Linja dritta tal-gearbox spirali
1. output offset żgħir, struttura kompatta, timmassimizza l-użu tal-ispazju tal-kaxxa, l-użu tal-kaxxa tal-ikkastjar integrali, ebusija tajba, tista 'ttejjeb is-saħħa tax-xaft u l-ħajja tal-bearing .
2. Tip ta 'Installazzjoni u Modalità tal-Output: Sedil tal-qiegħ u Daqs tal-Flanġ, Output tax-Xaft Solidu .
3. Mod ta 'input: mutur dirett, input tax-xaft u input tal-flanġ tal-akkoppjar .
4. Proporzjon ta 'Deċellerazzjoni: Sekondarju 5 ~ 24.8, Terzjarju 27.2 ~ 264, R / R kombinazzjoni sa 18125.
5. effiċjenza medja: it-tieni livell 96%, it-tielet livell 94%, r / r kombinazzjoni 85% .
6. R-serje ddisinjata apposta għat-taħlit tista 'ġġorr forzi assjali u radjali kbar .
Parametri Tekniċi: Output koassjali koassjali
It-tags Popolari: Linja dritta tal-gearbox helical, kina linja dritta tal-gearbox manifatturi, fornituri, fabbrika

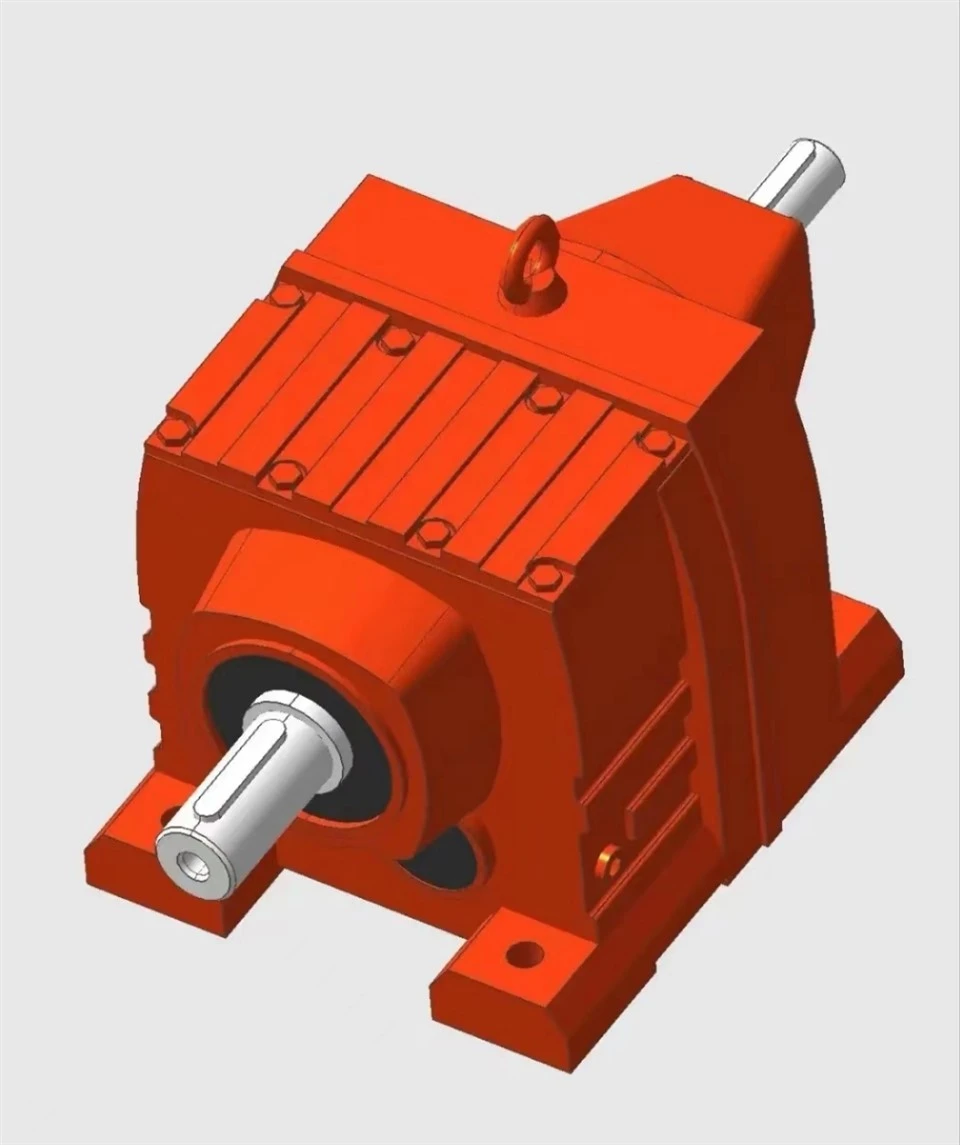

Xi parametri importanti ta 'Linja dritta tal-gearbox spirali
|
Oġġett |
Dettalji |
|
Tip |
R-serje parallela tax-xaft tal-irkaptu helical reducer |
|
Mudell |
R17, 27, 37, 47, 57, 67, 77, 87, 97, 107, 137, 147, 167 |
|
RF17, 27, 37, 47, 57, 67, 77, 87, 97, 107, 137, 147, 167 |
|
|
RX57, 67, 77, 87, 97, 107 |
|
|
RXF57, 67, 77, 87, 97, 107 |
|
|
Proporzjon ta 'tnaqqis |
Personalizzat skont il-bżonnijiet tal-klijent |
|
Qawwa ta 'input |
0.12KW ~ 200kW |
|
Kulur |
Fidda / blu / griż jew personalizzat skont il-bżonnijiet tal-klijent |
|
Materjal tad-djar |
Ħadid griż, ħadid duttili (customizable) |
|
Ebusija tad-djar |
HT200 |
|
Materjal tal-gerijiet |
20Crmnti liga tal-azzar |
|
Ebusija tal-wiċċ tal-gerijiet |
Grad HRC37 ~ 62 grad |
|
Ebusija tal-qalba tal-irkaptu |
HRC30 ~ 45 |
|
Materjal tax-xaft tal-input / output |
40cr Azzar tal-liga |
|
Ebusija tax-xaft tal-input / output |
HRC25 ~ 30 |
|
Preċiżjoni tal-magni tal-irkaptu |
Tħin ta 'preċiżjoni, grad 6 |
|
Trattament tas-sħana |
Ittemprar, karburizzazzjoni, tkessiħ, eċċ . |
|
Effiċjenza |
94% ~ 96% (skont l-istadju tat-trasmissjoni) |
|
Storbju (max) |
60 ~ 68db |
|
Żieda fit-temperatura (max) |
40 grad |
|
Żieda fit-temperatura taż-żejt (max) |
50 grad |
|
Vibrazzjoni |
Inqas minn jew daqs 20 µm |
|
Lura lash |
Inqas minn jew daqs l-20Arcmin |
|
Marka tal-bearing |
L-aqwa bearings tal-marka Ċiniża, C & U (Renben), jew marki personalizzati skont it-talba tal-klijent (e {. g ., skf, fag, ina, nsk) |
|
Marka tas-siġill taż-żejt |
NSK / KSK |
|
Ippakkjar |
Każ tal-injam |
|
Żejt tal-lubrikazzjoni |
GB L-CKC 220-460, Shell Omala 220-460 |
|
Applikazzjonijiet |
Trattament tad-drenaġġ, makkinarju għat-tħammil, industrija tal-azzar, industrija tat-tessuti, makkinarju li jwassal, makkinarju tal-irfigħ, industrija kimika, industrija tal-fan, produzzjoni tal-kannamieli, produzzjoni tal-pitravi tal-kejbil, industrija tal-karozzi, industrija tas-siment, makkinarju tal-karti, industrija tal-kompressur |
